Современные компьютеры становятся более доступными, когда пользователи дополняют свои денежные вложения несколькими часами усилий. Эта сборка компьютера будет очень простой и будет минимальным оборудованием, необходимым для функционирования системы.
После того, как у вас будут все необходимые детали и материалы, на сборку вашего компьютера уйдет от 2 до 4 часов, и вам понадобится уметь использовать простые ручные инструменты, такие как отвертка и плоскогубцы.
Шаг 1: закупка запчастей
Сначала вам нужно будет купить детали, необходимые для сборки компьютера. Детали, которые мы будем использовать в этом проекте, обозначены на рисунке:
1. Процессор (ЦП)
2. Корпус компьютера
3. Оптический привод (с поддержкой DVD RW и SATA)
4. Память (ОЗУ)
5. Блок питания
6. Кабели SATA
7 . Материнская плата (с поддержкой SATA)
8. Вентилятор процессора
9. Вентилятор корпуса
10. Жесткий диск (с поддержкой SATA)
11. Набор винтов для корпуса и привода (без изображения)
12. Цветы (необходимы, если вы вторгаетесь в пространство своей второй половинки)
Большинство, если не все, эти детали можно купить вместе в так называемом «базовом комплекте». В этом случае корпус, материнская плата, ЦП, жесткий диск и память были куплены вместе в виде базового комплекта примерно за 200 долларов. Привод DVD и кабели были приобретены менее чем за 30 долларов перед отправкой. Покупка комплектующих деталей дает очевидное финансовое преимущество, но менее очевидна выгода, которую вы ощутите, сэкономив время, пытаясь исследовать совместимость деталей.
Внимание ! Перед покупкой внимательно проверьте спецификации производителя на все товары. Предполагается, что комплекты содержат совместимые детали, но возможны ошибки.
Шаг 2. Соберите инструменты и расходные материалы.
Соберите инструменты, которые вам понадобятся для проекта:
- Отвертка (для винтов с шлицевой головкой и крестообразной головкой)
- Кусачки и стрипперы
- Плоскогубцы
- Универсальный нож
- Маленький фонарик
- Разводной ключ
- Небольшой контейнер для шурупов
- Компаунд радиатора
- Ремень заземления
Вы не можете использовать каждый из этих инструментов при каждой установке, но лучше иметь их все под рукой на случай, если они вам понадобятся.
Предупреждение: Использование неподходящих инструментов для работы (например, вращение винта с помощью лезвия ножа) может привести к повреждению оборудования и телесным повреждениям.
Шаг 3: Откройте корпус
Откройте корпус компьютера, сняв боковые панели. Найдите винты, которые удерживают боковые панели на месте, и снимите их. Чтобы снять панель, сначала сдвиньте ее назад, а затем снимите с корпуса.
Предупреждение: у корпуса могут быть острые края. Обращайтесь осторожно, чтобы избежать травм.
Шаг 4: Подготовьте корпус к сборке
Перед началом сборки необходимо сделать три вещи:
- Удалите все детали или упаковочные материалы, которые могли находиться внутри корпуса.
- Снимите крышку оптического привода. В нашем случае мы будем снимать крышку на верхнем отсеке для дисковода, чтобы установить наш DVD-привод. Сделайте это, нажав на фиксирующие выступы.
- Обратите внимание на кабели, предварительно проложенные в корпусе. Это должны быть разъемы на передней панели для таких функций, как выключатель питания, аудиоразъемы и порты USB. Если они не имеют маркировки, проконсультируйтесь с документацией производителя и пометьте их самостоятельно, прежде чем устанавливать другие детали в корпус.
Шаг 5: Заземлите себя
Наденьте заземляющий браслет на запястье, а другой конец подсоедините к корпусу компьютера. Если ваш ремешок не оборудован зажимом для крепления к корпусу, найдите место, чтобы закрепить его на металле. Это предотвратит накопление статического электричества на вашем теле и повреждение компонентов компьютера.
Осторожность:Статическое электричество может повредить компоненты компьютера. При обращении с внутренними компонентами всегда надевайте заземляющий браслет.

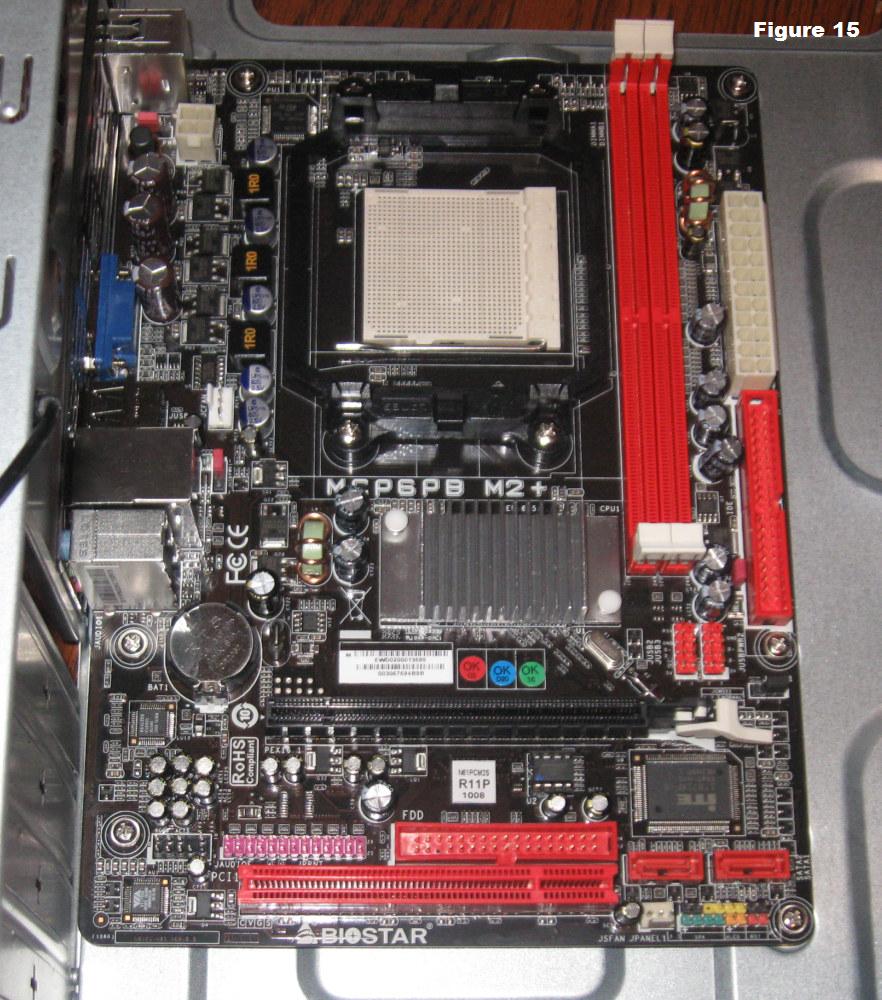

Шаг 6: Установите материнскую плату
Для установки материнской платы нам потребуются детали, которые должны были быть включены в приобретенные вами компоненты:
- Панель ввода-вывода — это декоративная панель, установленная в задней части корпуса, которая окружает интерфейсные порты на материнской плате. Он должен входить в комплект материнской платы.
- В отверстия под винты корпуса установлены стойки, которые образуют переходную часть, разделяющую корпус и материнскую плату. Винты устанавливаются в стойки. Винты и стойки должны быть включены в корпус, но рекомендуется заказать эти элементы на случай, если они не входят в комплект.
Выполните следующие действия, чтобы установить материнскую плату в корпус:
- Установите лицевую панель ввода-вывода в отверстие в задней части корпуса. Он проталкивается изнутри.
- Установите стойки в корпус. Стойки ввинчиваются в монтажные отверстия материнской платы. Проверьте расположение отверстий для винтов на материнской плате.
- Опустите материнскую плату в корпус и совместите с лицевой панелью ввода-вывода.
- Установите винты.
Лучше всего не затягивать винты, пока все они не будут запущены, а плата не выровняется по лицевой панели.
Внимание: во избежание повреждения материнской платы она должна касаться только стоек и винтов. Все стойки и винты должны быть установлены.
Шаг 7: Установите жесткий диск
Жесткий диск — это устройство, на котором хранятся все ваши данные. Он имеет ширину 3,5 дюйма и должен быть установлен так, чтобы вы могли получить доступ к кабельным соединениям на задней панели. Если это невозможно, вам может потребоваться подключить кабели перед установкой диска. Чтобы установить диск:

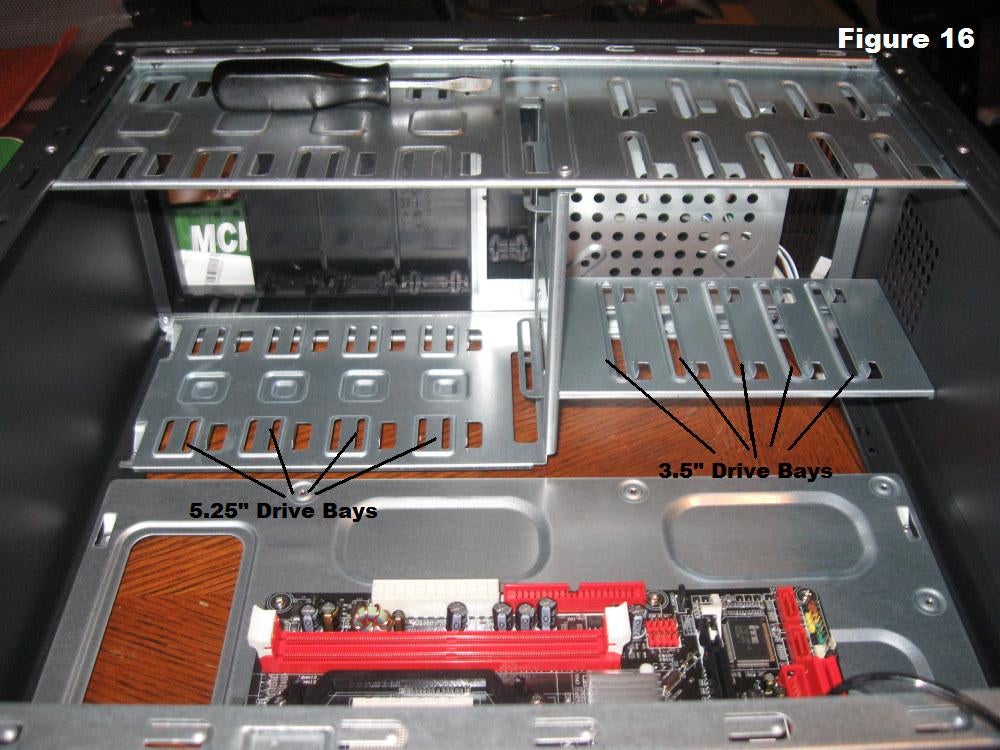

- Найдите отсек для 3,5-дюймового диска, в который можно установить диск. Если у вас возникли проблемы с поиском места для установки диска, обратитесь за советами к документации по корпусу.
- Задвиньте диск на место, пока отверстия для винтов по бокам не совпадут с отверстиями в корпусе.
- Установите винты.
Шаг 8: Установите оптический привод
Оптический дисковод имеет ширину 5,25 дюйма и устанавливается в отсек для дисковода, с которого мы сняли крышку на предыдущем шаге. К этому дисководу также относятся вопросы доступа к кабелям. Чтобы установить дисковод, выполните следующие действия.
- Задвиньте диск в отсек для диска, пока отверстия для винтов не совпадут, а передняя часть диска не будет на одном уровне с передней частью корпуса. Убедитесь, что он правильно сориентирован.
- Установите винты.
Шаг 9: Установите ЦП
ЦП — это мозг компьютера. Он устанавливается на материнской плате в разъем. Для установки процессора:

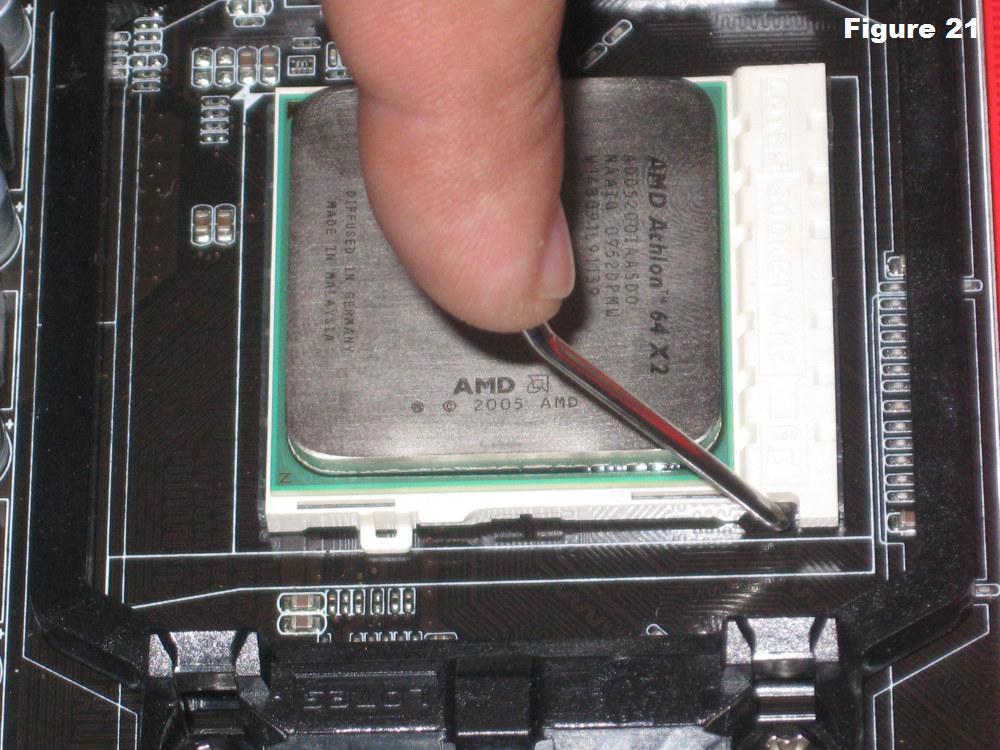

- Найдите угловую отметку, которая обозначает контакт 1 ЦП. На этом процессоре марки AMD угол отмечен стрелкой. Обратитесь к документации производителя для получения конкретной информации о вашем процессоре.
- Поднимите небольшой металлический стержень рядом с гнездом.
- Найдите соответствующую метку на разъеме ЦП и вставьте ЦП так, чтобы метки совпали.
- Нажмите на стержень, чтобы зафиксировать процессор на месте.
Шаг 10: Установите RAM
ОЗУ — это временная область памяти, из которой работает процессор. Постоянно сохраненные данные извлекаются с дисков и сохраняются в оперативной памяти, пока процессор работает с ними. Память установить несложно:

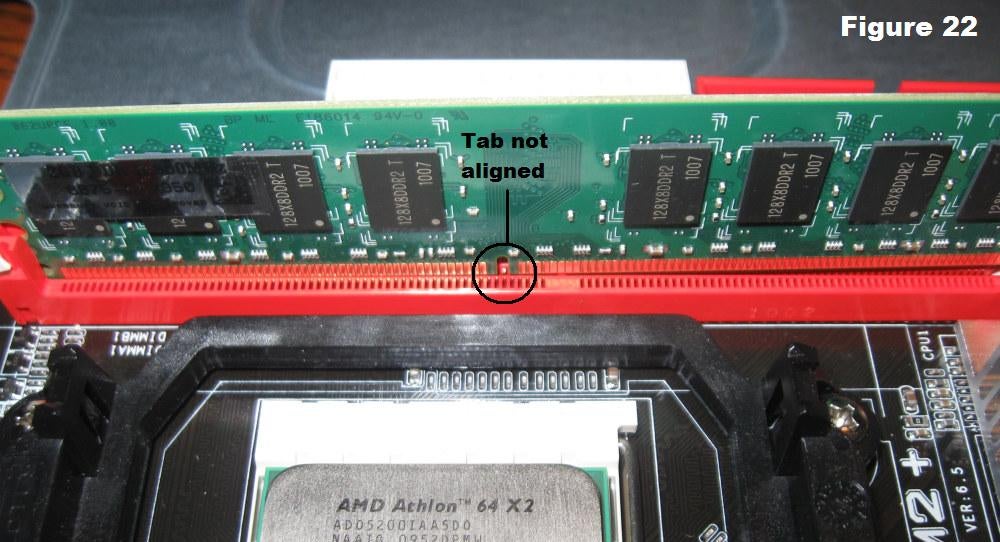

- Установите плату RAM в гнездо, как показано на рисунке. Убедитесь, что выемка на плате находится в правильном месте. Если это не так, поверните его на 180 °.
- С усилием нажмите на оба конца платы, чтобы вставить ее в гнездо. Убедитесь, что язычки защелкнулись.
Внимание: нажатие на платы, когда язычок не выровнен, может привести к повреждению плат RAM, а также материнской платы.
Шаг 11: Установите вентилятор процессора
Вентилятор процессора представляет собой комбинацию радиатора и вентилятора. Устройство отводит тепло от процессора. Чтобы установить вентилятор:
- Нанесите термопасту на ЦП, следуя инструкциям, прилагаемым к компаунду.
- Установите вентиляторный блок на ЦП, совместив монтажные выступы.
- Потяните стопорный стержень вниз на блоке вентилятора, чтобы зафиксировать его на месте.
- Подключите разъем питания блока вентилятора к материнской плате. Обратитесь к руководству, чтобы определить правильное размещение.
Внимание! Отказ от нанесения термопаста приведет к недостаточному охлаждению и вызовет повреждение ЦП и / или материнской платы.
Шаг 12: Установите вентилятор корпуса
Корпусный вентилятор обычно устанавливается на задней панели корпуса. Если крепление вентилятора неочевидно, обратитесь к документации по корпусу. Чтобы установить вентилятор:
- Совместите монтажные отверстия, удерживая вентилятор на монтажной площадке на внутренней стороне корпуса. Вентилятор необходимо установить так, чтобы он выдувал воздух из корпуса.
- Вставьте винты с внешней стороны корпуса и затяните.
Шаг 13: Установите блок питания
Для получения подробной информации обратитесь к документации по вашему корпусу, а затем следуйте этим инструкциям, чтобы установить источник питания:
- Совместите монтажные отверстия в корпусе и блоке питания, как показано на рисунке.
- Вставьте винты и затяните.
Шаг 14: Подключите кабели
Со всеми компонентами, установленными в корпусе, джунгли проводов могут быть устрашающими. Важно проконсультироваться с руководством по материнской плате, чтобы убедиться, что все соединения выполнены правильно. Есть два типа подключений: питание и данные.
- Каждое установленное устройство требует питания. На рисунке показаны разъемы блока питания. На материнской плате есть два разъема для подключения питания, и есть два разъема специально для устройств (дисков) SATA. Другие разъемы предназначены для вентиляторов и других устройств, не поддерживающих SATA.
- Кабели для передачи данных подключают накопители и устройства на передней панели к материнской плате. Пожалуйста, обратитесь к документации материнской платы, чтобы узнать точное расположение разъемов.
Предупреждение: неправильные соединения могут повредить компоненты и стать причиной телесных повреждений.
Шаг 15: подведение итогов
Теперь, когда компоненты полностью установлены, последнее, что нужно сделать, это переустановить боковые панели корпуса. Теперь компьютер готов к включению и загрузке программного обеспечения. Если у компьютера возникли проблемы с запуском, проверьте все соединения компонентов и установку, чтобы убедиться, что вы все правильно подключили.
